دستهبندی: چنج اور
برند:PNS
مدل:PNSQ1-80FE-C/2P
نوع:چنج اور موتوردار
فاز:تک فاز

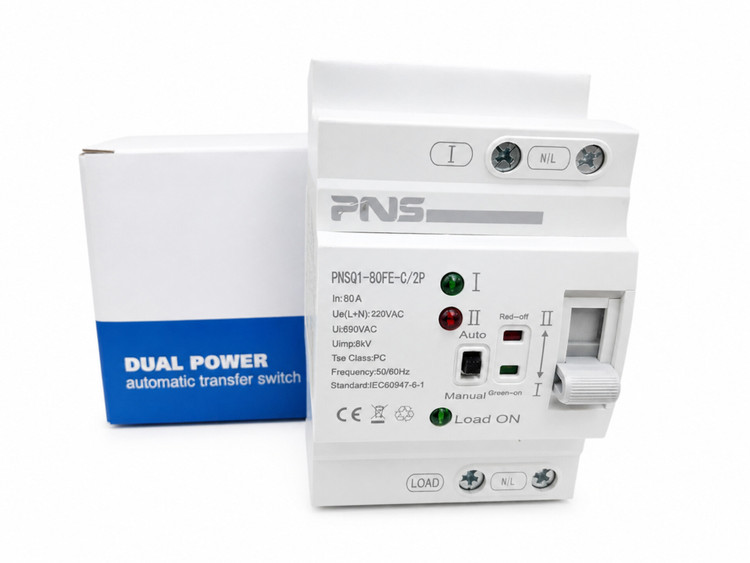

کلید چنجاور موتوردار تکفاز 80 آمپر PNS مدل PNSQ1-80FE-C/2P
برند:پی ان اس PNS
مشخصات
برند
PNS
مدل
PNSQ1-80FE-C/2P
نوع
چنج اور موتوردار
فاز
تک فاز
پل
2P
جریان نامی (A)
۸۰ آمپر
ولتاژ کاری
220V AC
فرکانس
50/60Hz
ولتاژ عایقی Ui
690V AC
ولتاژ تحمل ضربه‌ای Uimp
8kV
رده
PC
حالت عملکرد
اتوماتیک / دستی
توضیحات
چنجاور موتوردار تکفاز 80 آمپر برند PNS یک کلید انتقال خودکار منبع برق یا ATS است که برای جابه‌جایی بار بین دو منبع تغذیه مورد استفاده قرار می‌گیرد. این تجهیز برای سیستم‌هایی طراحی شده که در زمان قطع یا افت منبع اصلی، نیاز به انتقال بار به منبع دوم مانند ژنراتور، برق اضطراری یا منبع پشتیبان دارند.
مدل PNSQ1-80FE-C/2P دارای ساختار دو پل (2P) بوده و برای مدارهای تکفاز مناسب است. ظرفیت نامی آن 80 آمپر و ولتاژ کاری درج‌شده روی دستگاه 220 ولت AC است.
وجود مکانیزم موتوردار باعث می‌شود عملیات انتقال منبع بتواند به‌صورت خودکار انجام شود و در عین حال، دستگاه از روی پنل امکان انتخاب حالت اتوماتیک و دستی را در اختیار کاربر قرار می‌دهد.
🔸️کاربردها
🏠 تابلو برق ساختمان و ویلا
🏢 واحدهای تجاری و اداری
⚡ انتقال خودکار برق شهر و ژنراتور
🔋 سیستم‌های برق اضطراری
🏭 تابلوهای برق و تجهیزات صنعتی سبک
🖥️ تجهیزات حساس و سیستم‌های نیازمند برق پشتیبان
🏪 فروشگاه‌ها و مراکز تجاری
🏥 برخی تجهیزات و تأسیسات پشتیبان، با رعایت الزامات حفاظتی و طراحی مهندسی
☀️ برخی سیستم‌های دارای منبع برق پشتیبان
🔸️ویژگی‌ها
✔️برند: PNS
✔️مدل: PNSQ1-80FE-C/2P
✔️نوع: کلید چنجاور / انتقال دو منبع
✔️ساختار: موتوردار
✔️تعداد پل: 2P
✔️تعداد منابع: دو منبع
✔️جریان نامی: 80 آمپر
✔️ولتاژ نامی درج‌شده: 220VAC
✔️فرکانس: 50/60Hz
✔️ولتاژ عایقی (Ui): 690VAC
✔️ولتاژ تحمل ضربه‌ای (Uimp): 8kV
✔️دارای نشانگر وضعیت منبع و بار
✔️دارای مکانیزم انتقال موتوری
✔️مناسب برای تابلو برق تکفاز
نقد و بررسی
🔸️نقد و بررسی
چنجاور موتوردار تکفاز 80 آمپر PNS گزینه‌ای کاربردی برای انتقال خودکار برق بین دو منبع مانند برق شهر و ژنراتور است. پشتیبانی از حالت اتوماتیک و دستی، ظرفیت 80 آمپر و ساختار 2 پل، آن را برای تابلوهای برق تکفاز و سیستم‌های برق اضطراری مناسب می‌کند. چنج‌اورهای 2P با ظرفیت 80 آمپر نیز معمولاً برای کاربردهای مسکونی و سیستم‌های پشتیبان طراحی می‌شوند.
✔️نکته مثبت: نصب و استفاده نسبتاً ساده و امکان کنترل دستی در کنار عملکرد اتوماتیک.
▪️نکته قابل توجه: این تجهیز وظیفه انتقال منبع را دارد و نباید جایگزین کلیدهای حفاظتی مانند MCB یا MCCB شود؛ انتخاب ظرفیت و سیم‌بندی نیز باید متناسب با نوع بار و مشخصات تابلو انجام شود.
